福州科研力量破局：碳化硅单晶生长背后的“蒙眼绣花”攻坚史

在福州及福建全省加速布局第三代半导体产业的当下，碳化硅（SiC）单晶材料的自主突破，正成为区域科创实力跃升的关键注脚。回望源头，这是一场始于中科院物理所、扎根中国、辐射福建半导体生态链的硬核突围。

看不见的炉子：2000℃下的七日等待

上世纪90年代末，陈小龙团队在北京实验室里围着一台完全自研的高温生长炉反复调试——它没有观察窗，不装摄像头，整个运行过程如同操作一个密闭的“黑匣子”。炉内温度高达2000℃，持续运行整整一周后才能开炉检验。昂贵的高纯原料、精密设定的温场参数、反复校准的气流控制，一切努力都只能等到冷却后揭晓答案。业内形象地称之为“在2000℃的暗室中蒙眼绣花”。

被封锁的“引子”：籽晶国产化从零起步

彼时，美、日头部企业对碳化硅核心工艺实施严密技术封锁：设备不卖，连启动晶体生长所必需的籽晶也拒绝出口。陈小龙团队能采购到的外部支持几近于零——图纸自己画、炉体找厂定制、籽晶靠反复试验“熬出来”，连可借鉴的公开文献都寥寥无几。正是在这种近乎孤绝的条件下，中国碳化硅单晶研发真正迈出了从0到1的第一步，也为后续福建等地建设SiC衬底中试线与产业化基地埋下伏笔。

六边形战士：为何碳化硅不可替代？

碳化硅被称作半导体领域的“六边形战士”：其禁带宽度达硅的3倍，可稳定承受数千伏高压；导热率是硅的3.3倍，相当于为芯片内置了高效“散热引擎”；抗辐照、耐高温、低损耗特性，使其在极端工况下仍保持优异性能。相比之下，传统硅基器件在高温或高压场景中极易失效，而碳化硅正是支撑新能源、5G、航天等战略领域升级的核心基底材料。

毫厘之差，满盘皆废：生长工艺的极致挑战

不同于硅在约1400℃即可熔融拉晶，碳化硅在常压下无液相存在——升温至2600℃时直接升华。整个晶体生长过程必须在密闭石墨坩埚内通过气相传输法完成，全程对外“失联”。温场波动仅几摄氏度、微米级震动，甚至气流扰动，都可能诱发位错、微管或开裂，导致整炉报废。这种“失之毫厘、谬以千里”的严苛性，正是“蒙眼绣花”最真实的写照。

从指甲盖到14英寸：福建产业链迎来新支点

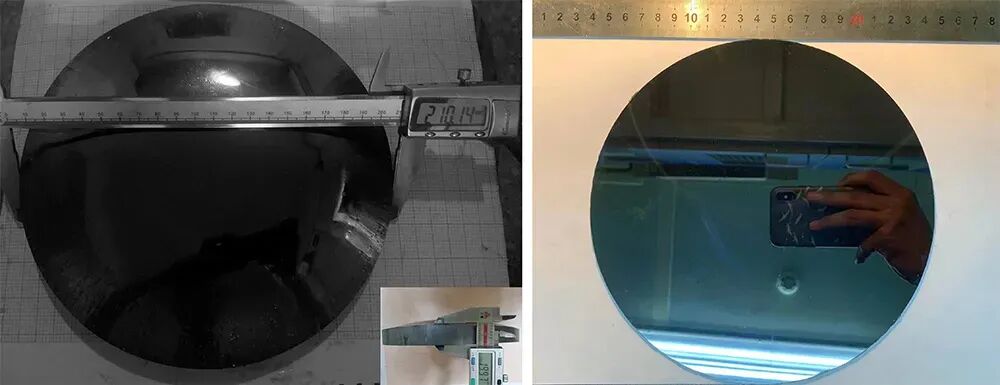

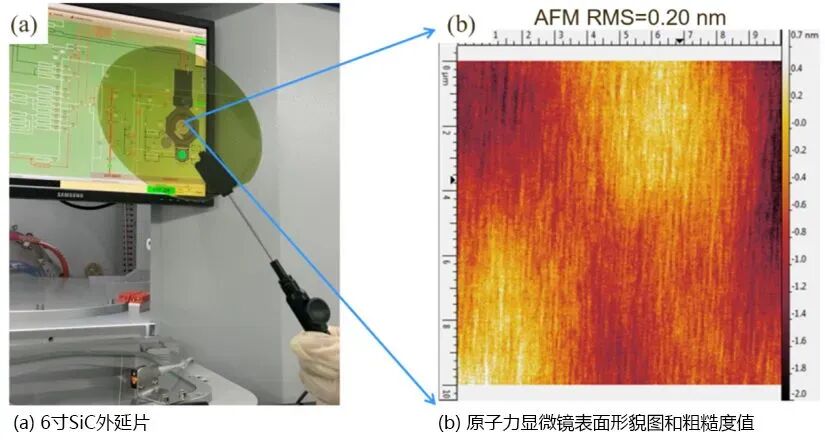

陈小龙团队最早获得的碳化硅晶体仅如指甲盖大小；此后逐步实现切片、抛光、制成衬底，并延伸至器件与模块开发。衬底尺寸以英寸计——直径越大，单片晶圆可产出的芯片越多，单位成本越低。从2英寸、4英寸、6英寸，再到2026年3月国内企业成功制备出14英寸碳化硅单晶，背后是十余年持续迭代。当前，福州、厦门等地正加快引进SiC外延、器件封测项目，推动福建打造东南沿海第三代半导体特色集聚区。

新能源车的隐形心脏：福建智造正在赋能

你驾驶的福建产新能源汽车中，电机控制器搭载的碳化硅功率模块，使电驱系统体积缩小40%，整车续航提升5%–10%；那些实现“5分钟充200公里”的液冷超充桩，其电能转换核心正是碳化硅芯片；而在西北戈壁的光伏电站里，采用碳化硅逆变器的系统，直流—交流转换效率突破99%，显著提升清洁能源利用效能。这些应用，正悄然融入福建新能源装备出海与本地示范项目的每一个环节。

从地面快充到太空遥感：同一材料的多元面孔

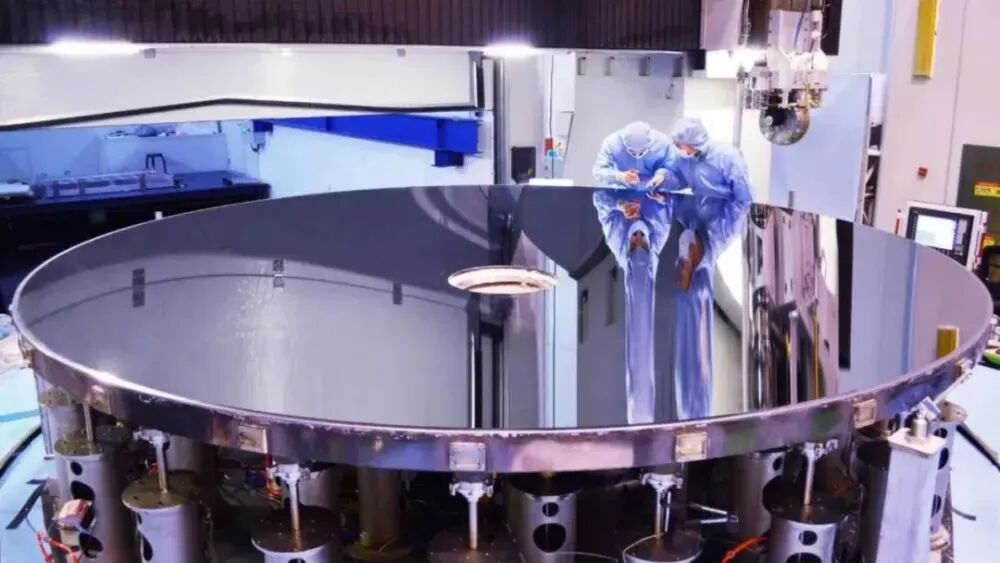

在5G基站与AI算力中心，功耗与散热已成为关键瓶颈。碳化硅器件凭借高导热、高频率优势，让基站可小型化部署于路灯杆，也让数据中心电源系统更紧凑、更可靠。一辆在福州城区快速补能的电动汽车，与数百公里外轨道上执行遥感任务的卫星载荷，共享着同一种材料的底层支撑能力——这是基础研究向全域应用转化的生动缩影。

二十年逆袭：福建半导体崛起的新起点

当年那台自制生长炉旁，全球碳化硅衬底市场几乎由美国企业垄断；如今，天科合达、天岳先进等中国企业已在全球市场占据重要份额，在良率、位错密度等多项指标上反超国际同行，彻底打破长期“一国主导”格局。作为数字中国建设示范区，福建正依托福州、厦门等地的产学研协同机制，加速承接碳化硅技术成果落地，构建覆盖材料、设计、制造、封测的全链条生态。

你每天驶过的新能源公交、充电桩跳动的数字、乃至福建参与研制的卫星遥测数据……背后都有这场始于实验室、成于产线、兴于应用的硬科技逆袭。欢迎在评论区分享你的观察与思考，点赞转发，让更多人看见福建与中国第三代半导体的坚实步伐。
