充电器工作原理和你想的不一样，先整流再变压才是真相

从一块“砖头”到一枚“火柴盒”

2010年, 福州鼓楼区的陈明辉首次购买笔记本电脑, 随机配备的充电器重达1.2公斤, 如同砖头一般, 出差时放进包里便占据一半空间。2026年7月29日, 他于厦门湖里区某数码店瞅见一款100W氮化镓充电器, 其体积仅火柴盒大小, 重量仅有68克, 当场发出感慨: “这东西十年前会卖多少钱呢? ” 这个细节, 恰为佳现代充电器技术革命的体现。

陈明辉所具经历可不是单纯个别人的情况。在从工频变压器所处的那个时期转换至高频开关电源的那个阶段之际, 充电器的体积出现了缩小情况, 缩小幅度在20倍以上, 然而其功率却实现了数倍的增长这种变化。在充电器产生这样的体积功率变化的背后, 存在着一种从“笨重降压”朝着“高频变压”方向发展的具有根本性的技术上的跃迁。

220V直降是误解 真相是先升再降

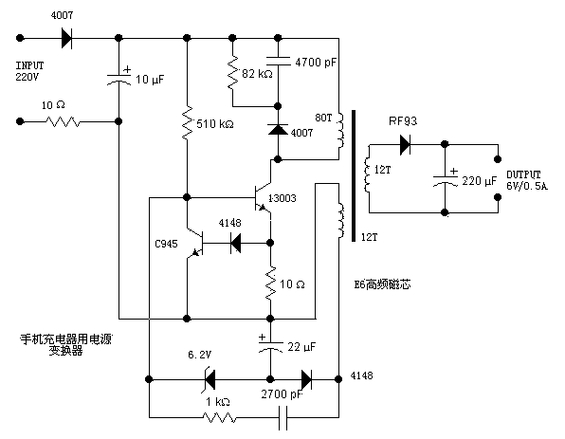

好多人觉得充电器是直接把二百二十伏交流电借助变压器降低到五伏, 事实上, 当代充电器走了一条全然不一样的途径, 依据深圳某电源设计公司总工程师李伟讲述, 当代充电器第一步是把二百二十伏交流电整流成大约三百一十一伏直流电, 接着通过高速开关器件转变为几十万赫兹的高频交流电, 最终才运用高频变压器降压。

李伟在2026年7月28日的时候接受了采访, 他表示, 存在这样一种情况, 要是直接运用50Hz工频变压器来进行降压, 那么一个65W的充电器变压器将会有得跟拳头一般大, 并且其重量也最少得有300克这么重。而那个时候呢, 现今的高频变压器体积只有拇指大小, 重量还不到10克。这一有着“绕路”特点的设计, 恰恰就是充电器能够小型化的具有关键意义的秘密所在。

频率提升千倍 变压器缩成拇指

变压器的体积跟工作频率呈现出反比关系, 市电的频率是50Hz, 这个频率太低了, 出于传递能量的需要, 铁芯必须足够大才行, 现代充电器把频率提升到了几十到几百千赫, 这是原来频率的数千倍, 基于此情况, 高频变压器能够做得极小, 并且铁芯材料也换成了铁氧体等高频磁性材料。

拿某品牌65W充电器来说，它的高频变压器尺寸是15mm×12mm×10mm，重量大概8克。在20世纪90年代的时候, 同样功率的工频变压器重量超过500克。这个数据出自2026年7月发布的《中国电源行业技术白皮书》, 里面清楚记录了功率密度从0.3W/cm³提升到2.1W/cm³的演进进程。

功率MOSFET从“大块头”变“小贴片”

频率转换的关键在于电子开关器件, 在20世纪90年代, 频率转换的关键器件功率MOSFET通常采用TO - 220封装, 其尺寸大概是15.7mm×10.3mm, 占用面积为160mm², 并且需要进行立体安装, 然而如今呢, 英飞凌OptiMOS™6系列已经采用5mm×6mm的封装形式, 面积仅仅只有30mm², 厚度大概为1mm, 还能够进行贴片安装。

2026年7月25日, 在一次行业论坛上, 上海交通大学电力电子与电力传动研究所教授张明指出, 这并非单纯的体积缩小, 新器件的寄生电感降低了70%, 开关损耗减少了40%, 使得更高频率的转换得以成为可能, 值得留意的是, 这种体积缩小且性能提升的趋势, 并非功率MOSFET所独有的, 电感、电容等元件都历经了相似的演进。

氮化镓和碳化硅 让100W成为起点

由于第三代半导体材料当中, 具有氮化镓也就是那个代表着GaN的, 以及碳化硅也就是那个化作SiC的, 它们共同走向成熟的转变, 致使充电器的具体性能得以去往更高的台阶之上。其中, GaN器件有着别样能力, 它能够承受更高的电压, 拥有更快的开关速度, 而且它的能量损耗还会更加微不足道。时间来到2026年7月, 这个时候, 小米、OPPO这些个品牌已然推出跟GaN相关的140W充电器, 其具备的体积跟65W传统充电器是等效相当的。

在采访时, 深圳某电源芯片设计公司创始人王磊称, “100W小型充电器已然让人颇感惊叹, 然而这绝对不是最终的结局。”其还提到, “在未来的五年之中, 充电器功率方面的密度有希望再度实现翻倍情况, 而体积也能够再缩小30%。”从整体呈现出的趋势来讲, 当维持同等输出功率的情形之下, 充电器还会持续朝着“更加小巧精简”的方向发展。

一个火柴盒浓缩了整个电子工业

一项项诸如整流技术的技术被集成在其中, 还有高频开关电源, 以及高频磁性材料, 功率半导体, 控制芯片, 电磁兼容相关技术, 散热设计方面技术, 加上安全保护相关技术, 另外还有快充协议等多项技术, 都在现代充电器中, 一个看起来平凡普通的65W充电器, 其内部最少含有30多个电子元件, 这其中涉及到最少5种不同材料的精密配合。

充电器被许多人每日使用着, 然而他们可不晓得, 它事实上是现代电力电子技术的一种反映。王磊讲道, 从中学所学的物理知识到高端的半导体技术, 全部紧密聚集在这个体积不大的盒子当中。这使得我回想起20年之前, 那时一个手机充电器得有两个巴掌那般大小, 可如今呢, 一个具备100W功率的充电器能够同时为笔记本电脑、平板电脑以及手机实施快速充电, 但其所占的空间却仅仅是原先的十分之一了。

你家里还有那种又大又重的老式充电器吗？扔了没？
